| 參數 | 數值 |
| 産品目錄 | 電感器，線圈，扼流圈無源元件 |
| DC電阻(DCR) | 79.5 毫歐 |
| 描述 | INDUCT ARRAY 2 COIL 22.36UH SMD固定電感器 22uH 4.71A 0.0396ohms |
| 産品分類 | 陣列，信号變壓器電感器 |
| 品牌 | Eaton Bussmann |
| 産品手冊 | |

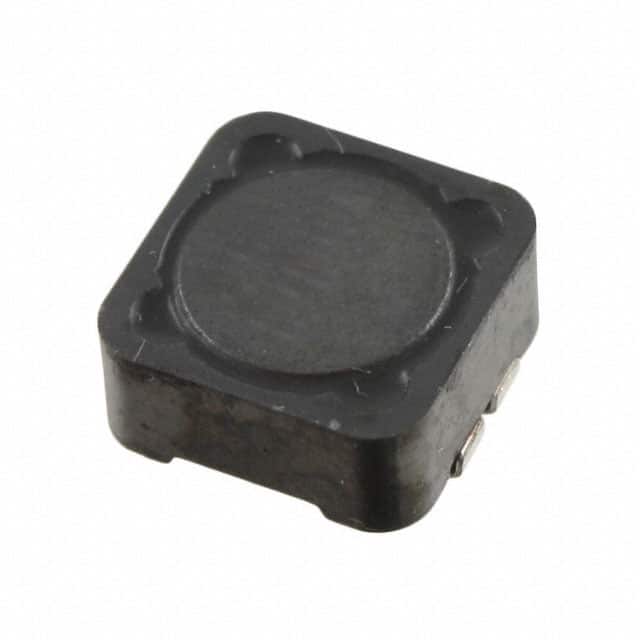

| 産品圖片 |
|
| rohs | 符合RoHS無鉛 / 符合限制有害物質指令(RoHS)規範要求 |
| 産品系列 | 固定電感器,Coiltronics / Eaton DRQ125-220-RDRQ |
| 數據手冊 | |
| 産品型号 | DRQ125-220-R |
| 産品 | Inductors |
| 産品培訓模塊 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25759http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26315 |

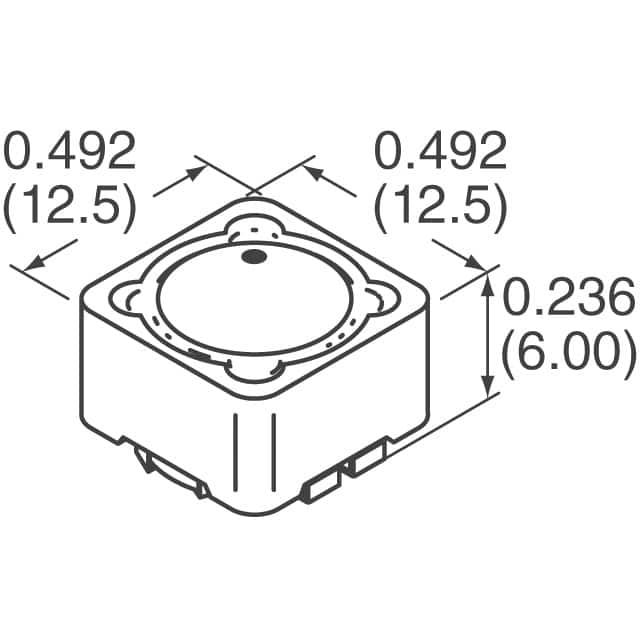

| 産品目錄繪圖 |
|
| 産品目錄頁面 | |
| 産品種類 | 固定電感器 |
| 其它名稱 | 513-1291-2 |
| 包裝 | 帶卷 （TR） |
| 單位重量 | 4.082 g |
| 商标 | Coiltronics / Eaton |
| 外殼寬度 | 12.5 mm |
| 外殼長度 | 12.5 mm |
| 外殼高度 | 6 mm |
| 大小/尺寸 | 0.492" 長 x 0.492" 寬（12.50mm x 12.50mm） |
| 安裝類型 | 表面貼裝 |
| 容差 | ±20% |
| 封裝 | Reel |
| 封裝/外殼 | 非标準 |
| 屏蔽 | 屏蔽 |
| 工作溫度範圍 | - 40 C to + 125 C |
| 工廠包裝數量 | 600 |
| 最大直流電流 | 4.71 A |
| 最大直流電阻 | 39.6 mOhms |
| 标準包裝 | 600 |
| 測試頻率 | 100 kHz |
| 電感 | 22 uH |
| 電感-串聯連接 | 89.44µH |
| 電感-并聯連接 | 22.36µH |
| 電流 | 1.84A |
| 端接類型 | SMD/SMT |
| 類型 | Dual Winding Inductor |
| 系列 | DRQ125 |
| 線圈數 | 2 |
| 芯體材料 | Ferrite |
| 高度 | 0.236"（6.00mm） |
