| 參數 | 數值 |
| 3D型号 | http://katalog.we-online.de/pbs/download/WE-DD_1280_Crossed.igshttp://katalog.we-online.de/pbs/download/WE-DD_1280_Crossed.stphttp://katalog.we-online.de/pbs/download/WE-DD_1280_Crossed.wrl |
| 産品目錄 | |
| DC電阻(DCR) | 44 毫歐最大 |
| 描述 | COUPLED INDUCTOR SEPIC/CUK 10UH耦合電感 WE-DD SMD Size 1280 10uH .038Ohm Crossd |
| 産品分類 | |
| 品牌 | Wurth Electronics |
| 産品手冊 | |
| 産品圖片 |
|
| rohs | 符合RoHS無鉛 / 符合限制有害物質指令(RoHS)規範要求 |
| 産品系列 | 耦合電感,Wurth Electronics 744870100WE-DD |
| 數據手冊 | |
| 産品型号 | 744870100 |
| 産品 | SMD Power Inductors |
| 産品培訓模塊 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25902 |
| 産品目錄繪圖 |
|
| 産品目錄頁面 | |
| 産品種類 | 耦合電感 |
| 其它名稱 | 732-2326-6 |
| 包裝 | Digi-Reel® |
| 商标 | Wurth Electronics |
| 外殼寬度 | 12.5 mm |
| 外殼長度 | 12.5 mm |
| 外殼高度 | 8.5 mm |

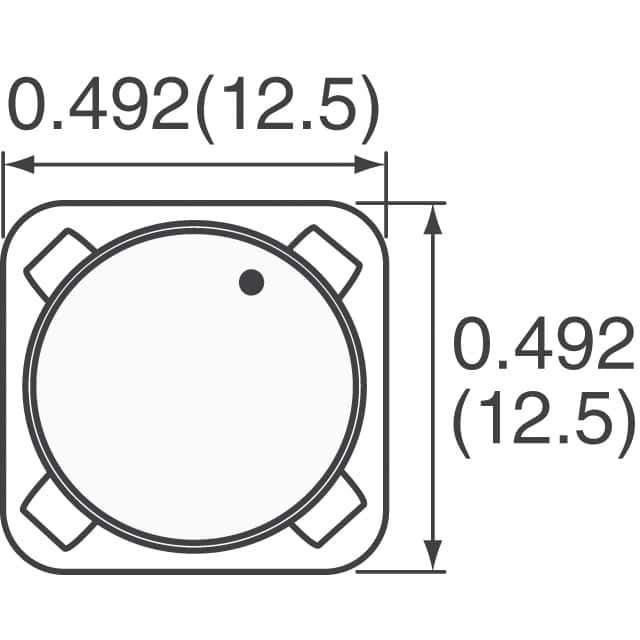

| 大小/尺寸 | 0.492" 長x 0.492" 寬（12.50mm x 12.50mm） |
| 安裝類型 | 表面貼裝 |
| 安裝風格 | SMD/SMT |
| 容差 | 20 % |
| 封裝 | Reel |
| 封裝/外殼 | 非标準 |
| 尺寸 | 12.5 mm W x 12.5 mm L x 8.5 mm H |
| 屏蔽 | 無屏蔽 |
| 工作溫度範圍 | - 40 C to + 125 C |
| 最大直流電流 | 2.7 A |
| 最大直流電阻 | 44 mOhms |
| 标準包裝 | 1 |
| 特色産品 | http://www.digikey.com/cn/zh/ph/Wurth/WE-DD.html |
| 電感-串聯 | 10 uH |
| 電感-串聯連接 | 40µH |
| 電感-并聯 | 10 uH |
| 電感-并聯連接 | 10µH |
| 電流 | 2.7A |
| 端接類型 | SMD/SMT |
| 類型 | SMD Shielded Coupled Inductor |
| 系列 | WE-DD |
| 線圈數 | 2 |
| 高度 | 0.335"（8.50mm） |
